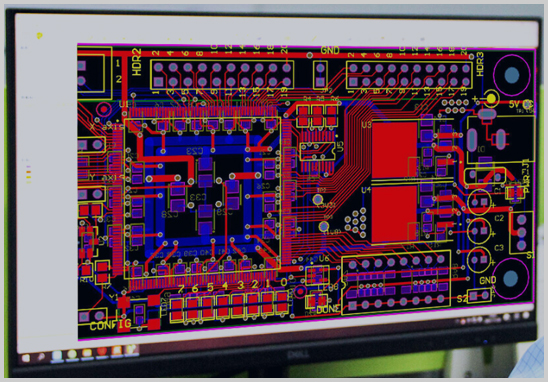

一、PCB设计代画Layout的定义

PCB设计代画Layout，简单来说就是由专业团队根据客户提供的原理图（电路逻辑图），完成电路板的物理布局、布线及生产文件输出的全过程服务。这一过程需要综合考虑电路性能、信号完整性、电磁兼容性（EMC）、散热设计、可制造性（DFM）等复杂因素，确保电路板既能实现功能，又能高效生产。

为什么需要代画服务？

- 技术门槛高：高频信号、多层板（如6层以上）、BGA封装（密集引脚芯片）等设计需专业经验。

- 效率需求：企业可专注核心研发，将耗时且复杂的Layout工作外包，缩短产品周期。

- 成本优化：专业团队能通过设计优化降低制板成本，避免因设计缺陷导致的返工。

二、PCB设计代画的核心流程

1. 需求对接与资料审核

 - 客户提供原理图、结构图（如板型尺寸、安装孔位）、设计要求（如阻抗控制、散热需求）等。

 - 专业团队审核资料完整性，确认关键信号（如高速、高频）及特殊工艺（盲孔/埋孔、HDI板）。

2. 布局规划与评审

 - 模块化布局：按功能划分区域，如电源模块、射频模块，避免信号干扰。

 - 结构适配：考虑散热路径、机械强度，预留布线通道。

3. 精细化布线

 - 信号完整性：通过仿真工具优化高速信号走线，解决反射、串扰问题。

 - 电源完整性：规划电源网络，减少电压波动，确保稳定供电。

4. 设计验证与输出

 - DRC/ERC检查：确保设计符合生产规则（线宽、间距）及电气逻辑。

 - 文件交付：提供PCB源文件、Gerber文件、BOM表（物料清单），部分公司支持供应商代购物料。

三、专业代画服务的核心优势

1. 覆盖高难度设计需求

 - 多层板与BGA封装：支持42层板设计、0.3mm BGA间距布线。

 - 特殊工艺：盲孔/埋孔、刚挠结合板、高频材料（如罗杰斯）设计。

2. 全流程技术支持

 - 信号仿真：通过SI（信号完整性）、PI（电源完整性）分析优化设计。

 - EMC整改：调整布局与接地策略，确保通过电磁兼容测试。

3. 附加服务增值

 - BOM管理：匹配优质供应商，提供替代料选型与成本评估。

 - 样品制作：自有PCB工厂或合作产线支持快速打样，最快24小时交付。

四、如何选择靠谱的PCB设计代画公司？

1. 经验与案例

 - 优先选择服务过通信、工控、医疗等领域的企业。

2. 技术能力

 - 确认支持的设计软件（如Cadence Allegro、PADS）、高速信号处理能力（如60GHz信号设计）。

3. 保密与交付保障

 - 签订保密协议，文件加密管理，确保知识产权安全。

 - 明确交付节点，如1万PIN设计周期约18-20天。

五、常见问题解答

- Q：客户需要提供哪些资料？

A：原理图、结构图、封装库（或器件手册）、设计要求文档（如阻抗、散热）。

- Q：设计完成后如何验证？

A：通过Gerber文件制板测试，或借助仿真工具预验证信号质量。

- Q：代画服务如何收费？

A：通常按设计复杂度（层数、信号类型）及工时计费，部分公司提供阶梯报价。

结语

PCB设计代画Layout是电子产品开发中不可或缺的一环，选择专业团队不仅能提升设计质量，更能通过资源整合降低综合成本。无论是消费电子、工业控制还是AI服务器领域，高效可靠的Layout服务都是产品成功的关键。
