发布时间：2025-10-10 阅读： 来源：管理员

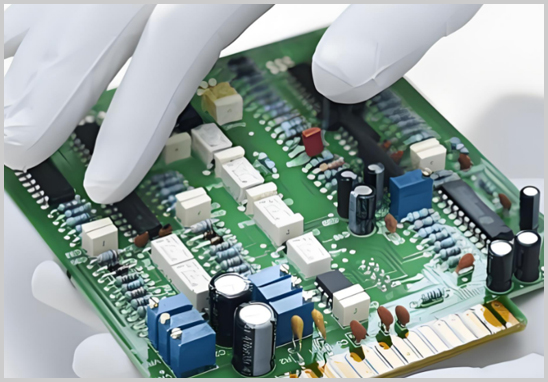

简单来说，PCB抄板设计（又叫PCB反向设计），就是通过对实物电路板进行扫描、分析、测绘，重建原理图、BOM清单和PCB文件的过程。
它不仅能帮助企业快速学习成熟产品设计，还能用于产品改进、国产化替代或维修替换。
但要想真正做到“高还原度+高可靠性”，设计阶段的细节必须把控好，否则后续打样、焊接阶段都会出问题。
专业的PCB抄板设计一般包括以下几个核心步骤：
1. 样板拍照与扫描 —— 使用高精度扫描仪获取PCB正反面图像。
2. 层数识别与分层处理 —— 判断线路板的层数（如2层、4层、6层等），分层还原。
3. 元件识别与BOM整理 —— 精准识别元件型号、封装、参数。
4. 原理图绘制与验证 —— 根据电路逻辑反向生成原理图。
5. PCB文件设计重构 —— 用专业软件（如Altium Designer、PADS）完成走线与布线还原。
6. 打样验证与调试优化 —— 打样生产PCB板，进行装配、测试与功能验证。
深圳宏力捷电子在整个过程中均配备资深工程师跟进，确保每一个环节精准无误，极大提升抄板成功率与交付效率。
1. 分层识别一定要精准
层数判断错误是抄板失败的常见原因。多层板尤其要注意电源层、地层、信号层的区分，可通过X-RAY检测或专业分层扫描仪辅助确认。
2. 元器件标注与封装匹配
在绘制原理图时，要严格对应元件的型号、脚位定义和封装尺寸。部分元件可能存在国产化型号替代，要确保兼容性。
3. 信号线宽与阻抗控制
高速信号或电源走线需严格控制线宽、阻抗匹配。抄板时不能“照图画图”，要结合电气性能重新设计部分关键走线。
4. 地线布局与EMC设计
电源地、信号地、屏蔽地要分开设计，必要时通过磁珠或0欧电阻连接。否则容易导致EMI干扰或信号不稳定。
5. 过孔与焊盘设计规范
多层板抄板时，过孔数量、孔径、焊盘尺寸要严格符合制板工艺规范，否则容易引发虚焊或开路。
6. 打样前的DRC检查
PCB文件完成后必须进行DRC（Design Rule Check）设计规则检查，排查线间距、孔间距、层间短路等隐患问题。
7. 抄板文件兼容性验证
输出Gerber文件时要确认与工厂CAM系统兼容。宏力捷自有板厂，可直接验证数据，避免文件传输造成的偏差。
| 常见问题 | 可能原因 | 解决建议 |
| 电路无法启动 | 元件型号错误 / 信号走线断开 | 校对原理图与实物，重新确认关键网络连接 |
| 信号干扰严重 | 地线不合理 / 过孔布局不当 | 优化地层布线，必要时增加滤波电容 |
| 打样失败率高 | 文件输出格式不符 / 板厂工艺不兼容 | 与制板厂协同校验文件参数 |
| 功能偏差大 | 抄板未复原关键参数 | 增加功能对比验证与样机测试 |
一个经验丰富的团队能直接决定抄板设计的成功率。
深圳宏力捷电子拥有10年以上PCB抄板实战经验，配备专业工程师团队及自有制板+贴片+组装生产线，能实现：
- 一站式服务（抄板 → 设计 → 制板 → 贴片 → 组装测试）
- 多层板、高速板、高密度板精准还原
- 工程师全程技术跟进，确保交付成功率
PCB抄板设计看似简单，其实每一个细节都可能影响最终产品性能。
从层次结构、元件识别、信号布局到制板工艺，每一步都需要丰富的实战经验和专业工具支持。
如果您正面临“老板要方案”“原板无图”“样机要改进”等需求，选择一个可靠的抄板服务商会让事情事半功倍。
深圳宏力捷电子 —— 专业电路板抄板设计团队，助您快速实现电路板复制、优化与量产！
