一、什么是PCB抄板反推原理图？

“PCB抄板反推原理图”指的是在没有原始设计文件的情况下，通过对已有电路板的外观、走线、器件标识和电气连通性进行分析，逐步恢复出对应的电路原理图。该过程既能帮助维修老旧设备，也可用于新产品的快速打样和功能验证。

二、为啥要做反推原理图？

- 修复与维护：当设备无原理图或设计团队已散时，反推原理图能快速定位故障点，节省调试时间。

- 打样与升级：在抄板打样前获得原理图，能精准地进行电气验证，避免功能缺失风险。

- 知识沉淀：通过反推流程，团队可以深入理解电路应用场景及设计思路，提高后续开发效率。

三、核心流程与工具推荐

1. 准备工作：

   - 拍照/扫描：对PCB正反面进行高分辨率拍摄或扫描，确保能清晰地看到走线和焊盘。

   - 元件识别：根据丝印标号和器件封装，结合SMD代码手册查找元件型号和功能。

2. 走线剥离（可选）：

   - 对于多层板，可借助化学剥离或剥层设备，逐层拍照，获取内层走线信息（破坏式方法）。

3. 连通性分析：

   - 使用万用表或PCB测试仪检测焊盘之间的电气连通，标注网络节点。

   - 借助CAD工具（如Altium、KiCad）导入拍摄图片，通过“追踪”和“网表”功能辅助绘制网络关系。

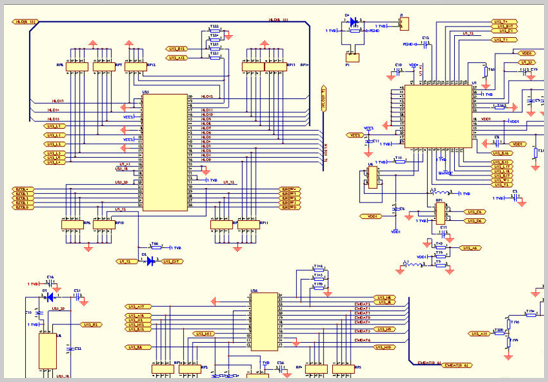

4. 原理图重建：

   - 按功能模块（电源、信号处理、接口等）分区，把相同网络的焊盘连接起来，添加元件符号，并标注元件值与封装。

5. 校验与输出：

   - 将重建的原理图导入仿真或PCB布局软件，利用DRC（设计规则检查）功能检测网名一致性；必要时制作小批量打样板进行功能验证。

四、常见问题 & 搜索需求满足

- “PCB抄板反推原理图软件”：推荐使用KiCad、Altium Designer，配合OCR插件批量识别SMD标号。

- “PCB抄板反推原理图收费标准”：根据板层数、复杂度和打样数量，一般从几千元到数万元不等。

- “如何加快反推原理图速度”：提前分类打包照片、使用脚本批量生成网表、并行化分工；宏力捷电子10年抄板经验团队可确保高效交付。

五、选择宏力捷电子的优势

- 经验丰富：10+年PCB抄板实战经验，成功率高达99%

- 一站式服务：自有PCB厂、SMT贴片厂，从抄板、PCB制作到元器件采购、SMT/DIP焊接、组装测试全流程覆盖

- 快速响应：专业项目经理全程跟进，7×24小时在线支持，按时交付高质量打样板

通过科学的方法和专业的团队支持，“PCB抄板反推原理图”从此不再难题。欢迎联系宏力捷电子，开启您的电路板抄板打样之旅！
