"原理图画完了，PCB要怎么落地"是很多电子产品研发团队绕不开的一道坎。PCB Layout（PCB布局布线设计）专业性强，不少中小团队没有专职工程师，也不想为一两个项目单独养团队，于是"PCB Layout外包"成了常见选择。

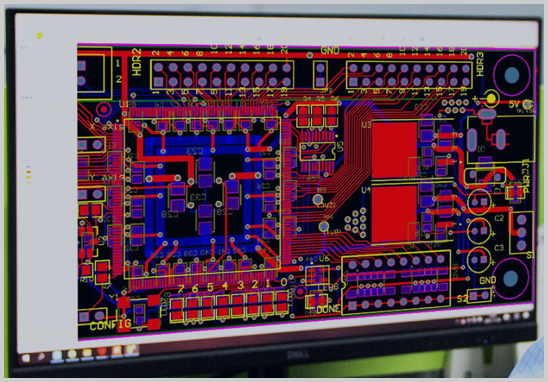

一、PCB Layout外包服务包含哪些内容？

PCB Layout外包，通俗理解就是客户提供原理图（Schematic），由专业团队完成从电路原理到实际电路板的转化设计。一般包含以下核心内容：

1. 原理图评审与工艺沟通

在正式布局前，工程师会先核对原理图的完整性、器件封装是否明确，并与客户确认板厚、层数、阻抗要求、特殊工艺（如沉金、厚铜）等约束条件，避免后期返工。

2. 元件布局（Placement）

根据信号流向、散热需求、结构装配空间等因素，合理规划元器件位置，这一步直接影响后续布线难度和整板的电磁兼容（EMC）表现。

3. 布线设计（Routing）

包括单层板、双层板及多层板（4层、6层乃至更高层数）的走线设计，涉及阻抗控制、差分对等长、电源/地平面规划等技术要点。对于高精密设计，还包括BGA封装（Ball Grid Array）扇出布线、盲孔/埋孔（Blind Via/Buried Via）设计，这类工艺常见于高密度互连（HDI）板，能在有限空间内实现更高的布线密度。

4. 设计规则检查（DFM/DFA）

DFM（可制造性设计）和DFA（可装配性设计）检查容易被忽视却很关键，主要核对线宽线距、过孔尺寸、阻焊开窗等是否符合制板厂及贴片产线的工艺能力，减少后期打样返工概率。

5. 生产文件输出

完成设计后，需要输出Gerber文件、钻孔文件、装配图（Assembly Drawing）等标准生产资料，供PCB制板厂和贴片厂使用。

二、PCB设计、打样及代工代料相关需求解析

对多数客户而言，PCB Layout只是产品落地的第一步，后续还会涉及以下环节：

BOM表建立与物料采购：根据设计输出BOM（物料清单），并协助进行供应商寻源与采购，尤其在部分芯片、连接器存在货期紧张或型号停产的情况下，专业的供应链经验能有效降低采购风险和成本。

PCB打样：小批量试制电路板，验证设计是否符合预期，常见交期从几天到一两周不等，具体以板材复杂度、层数及供应商产能为准。

PCBA打样与批量生产：在PCB基础上完成元器件贴装（SMT）和插件（DIP），先进行小批量样品验证，确认无误后再安排批量生产，期间通常配合AOI（自动光学检测）、ICT（在线测试）等手段进行质量把控。

三、如何判断PCB Layout外包服务商是否靠谱？

建议从以下几个维度考察：是否有过往同类项目案例（尤其是高密度BGA、盲埋孔等复杂设计经验）；是否能签署保密协议（NDA）保护设计方案；沟通响应是否及时，能否在设计过程中同步反馈问题；以及后续是否能衔接打样、代工代料等一体化服务，避免多家供应商之间信息传递失真。

我们能提供的服务

深圳宏力捷电子专注于PCB设计画板服务，可承接多层板、高精密/BGA封装以及盲孔/埋孔等复杂工艺的PCB Layout设计。客户只需提供原理图，我们即可完成电路板布局、BOM表建立、供应商寻源及物料采购、样品制作直至PCBA批量生产的全流程服务，帮助客户减少多方对接成本，专注于产品本身的研发与迭代。如您有PCB设计、打样或代工代料方面的具体需求，欢迎与我们的工程师团队沟通，获取针对性的方案建议。
