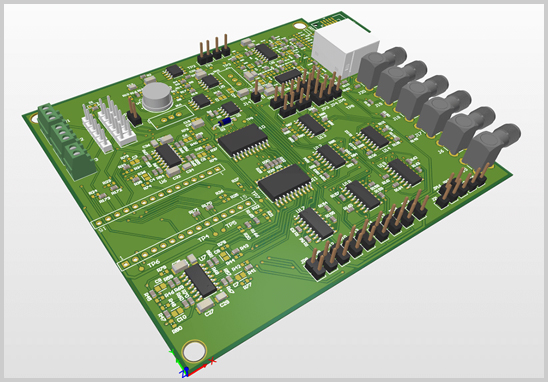

随着5G通信、汽车电子、AI服务器、工业控制等领域对电路密度和信号速率要求不断提高，两层板已经难以满足复杂产品的布线和性能需求，4层、6层、10层甚至更多层数的多层PCB逐渐成为主流选择。层数增加带来了更大的设计自由度，但也意味着叠层结构、阻抗控制、盲埋孔工艺等环节需要更细致的规划——任一环节考虑不周，都可能导致打样阶段发现问题、返工修改，增加项目时间成本。

对电子产品厂家而言，了解多层PCB设计的核心关键点，有助于在方案沟通阶段更准确地表达需求，也便于评估不同PCB设计服务商的专业能力。下文从6个维度展开说明，并结合IPC相关设计标准进行解释。

一、叠层结构（Stack-up）设计：整板性能的基础

叠层结构决定了信号层、电源层、地层的排布顺序，是多层PCB设计的起点，直接影响后续的阻抗控制、电磁兼容（EMC）表现和层压工艺稳定性。设计中通常需要考虑以下原则：

- 关键信号层尽量与完整地平面相邻，为高速信号提供连续的电流回流路径；

- 电源层与地层尽量成对相邻，降低电源分配网络的等效阻抗；

- 采用对称叠层结构，减少多层板在压合、回流焊等热工艺过程中的翘曲风险；

- 叠层方案需结合板材介电常数（Dk）、损耗因子（Df）、板厚公差等参数综合评估，尤其是涉及高频信号的场合。

建议在设计初期即与PCB制造端确认可实现的叠层组合与材料选项，避免方案定稿后再因工艺限制而返工。

二、阻抗控制与信号完整性

DDR、USB3.x、PCIe、高速以太网等高速信号对特征阻抗有明确的公差要求，阻抗偏差过大容易造成信号反射、时序抖动等问题，进而影响整机的稳定性。相关设计计算方法可参考IPC-2141A《高速受控阻抗电路板设计指南》，该标准面向电路设计者、封装工程师、PCB制造商及采购人员，提供了传输线阻抗计算、层叠结构对阻抗影响等方面的通用方法。设计中通常需要关注：

- 走线宽度、走线与参考平面之间的介质厚度，需按目标阻抗值反推计算；

- 差分信号对的等长、等距布线，减少共模噪声；

- 信号换层处过孔带来的阻抗不连续，必要时在过孔附近增加回流地过孔。

三、盲孔/埋孔设计：高密度互联（HDI）的核心工艺

在细间距BGA封装、高密度互联设计中，传统的通孔（Through Via）往往会占用较多的布线层空间，此时通常引入盲孔（连接表层与内层）和埋孔（连接内层之间）来提升布线密度、缩短信号传输路径。相关设计要求可参考IPC-2226《高密度互联（HDI）印制板分区设计标准》，该标准将HDI结构按微导通孔、盲孔、埋孔的组合方式划分为不同类型，并对孔径、孔深比等参数给出了设计建议；板级的品质与性能验收要求则通常参考IPC-6012系列标准（涵盖含盲埋孔在内的刚性印制板）。

设计时需要注意：

- 盲埋孔的孔径、孔深比受具体制程能力限制，不同PCB制造商的工艺能力存在差异，建议在方案阶段提前确认；

- 层叠微孔（Stacked Via）结构可以进一步压缩布线空间，但对层间对位精度和压合工艺要求更高；

- 对于BGA下方的关键过孔，可结合IPC-4761《印制板过孔结构保护设计指南》中的过孔保护方式（如塞孔、盖孔等），降低装配阶段出现锡珠、锡料流失等问题的概率。

四、BGA封装扇出布线（Fan-out）设计

细间距BGA（如0.4mm、0.5mm间距）的扇出布线是多层板设计中常见的难点之一。常见的处理方式包括：

- 采用"狗骨形"（Dog-bone）焊盘扇出方式，配合过孔实现换层引出；

- 对于超高密度BGA封装，可能需要评估是否需要引入HDI结构（如微导通孔）才能完成有效扇出；

- 关注BGA区域内过孔与电源/地平面开窗之间的相互影响，避免因过孔密集分布而破坏平面的完整性。

五、电源/地平面规划与电磁兼容（EMC）设计

电源层与地层的完整性会直接影响整板的电磁兼容表现和电源纹波水平。设计中通常需要注意：

- 尽量避免地平面被走线大面积切割，减少信号回流路径的突变；

- 高速数字区域与模拟/射频区域适当划分，必要时通过磁珠、分割地等方式进行隔离，并统一参考同一地平面以避免地弹问题；

- 在关键器件电源引脚附近合理布置去耦电容，缩短电源回路路径。

六、可制造性设计（DFM）与打样验证

设计方案是否具备良好的可制造性，直接影响打样和量产阶段的顺利程度。建议在设计阶段同步考虑：

- 最小线宽线距、孔径、阻焊桥宽度等参数是否在目标制造商的工艺能力范围内；

- 拼板方式、定位标记（Mark点）、V-Cut/邮票孔等分板与生产工艺细节；

- 通过小批量打样对设计方案进行功能与工艺验证，再进入批量生产阶段，有助于提前发现潜在问题，降低后续量产阶段的调整成本。

常见问题：从PCB设计到PCBA量产，厂家还会关心什么？

除了设计本身，电子产品厂家在实际推进项目时，通常还会关注以下问题：

1. 只有原理图、没有专职Layout工程师，是否可以委托设计？

可以。专业PCB设计服务商通常可根据客户提供的原理图，完成布局布线、建立物料清单（BOM）等工作。

2. 多层板打样与常规双层板打样，流程上有什么不同？

多层板打样通常需要增加内层图形制作、层间对位与压合等工序，涉及盲埋孔的板子还需额外的钻孔与填孔工艺，整体打样周期相应更长，建议在项目规划时预留充足时间。

3. 打样阶段和批量生产阶段如何衔接更顺畅？

选择能够覆盖"设计—打样—量产"完整链路的服务商，通常有助于减少多方对接带来的信息传递损耗，便于设计方案在验证后快速衔接批量代工代料生产。

4. 遇到物料型号紧缺或停产，如何处理？

在BOM建立阶段引入具备供应链资源和替代料评估能力的团队，有助于提前识别高风险物料并给出替代方案。

宏力捷电子：提供PCB设计到PCBA量产的一站式服务

深圳宏力捷电子专注PCB设计与PCBA代工代料服务，可承接多层板、高精密/BGA封装以及盲孔/埋孔等结构的PCB设计画板服务。客户提供原理图后，可由我们协助完成：

- 电路板布局（Layout）设计：涵盖叠层规划、阻抗控制、BGA扇出布线、盲埋孔设计等环节；

- BOM表建立：根据原理图梳理物料清单，标注规格参数及可选替代方案；

- 供应商搜寻与购料：依托供应链资源协助采购元器件，应对物料紧缺场景；

- 样品制作（PCBA打样）：小批量验证设计方案的功能性与可制造性；

- PCBA批量生产：打样确认后衔接批量代工代料生产，减少多环节对接的沟通成本。

如果您正在规划多层PCB项目，或对盲埋孔设计、BGA封装扇出、打样与量产衔接等环节有具体需求，欢迎与我们沟通方案细节，我们会结合实际原理图和产品应用场景，提供针对性的设计与生产建议。
