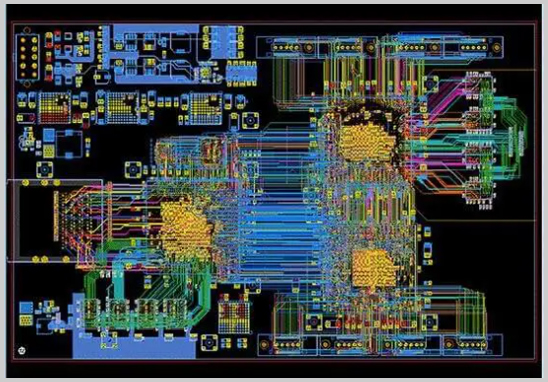

一、接地技术的核心作用

在PCB设计中，接地不仅是电流回流的路径，更是信号参考的基准点。合理的接地策略能有效抑制噪声、降低电磁干扰（EMI），并保障电路的稳定性。根据应用场景的不同，主要分为单点接地、多点接地及混合接地三种方式。

二、单点接地与多点接地的核心差异

1. 单点接地（Star Grounding）

- 原理：所有电路的地线汇聚于一个公共参考点，避免地环路形成。

- 适用场景：

- 低频电路（<1MHz）：如模拟信号处理、音频电路等，此时地线阻抗以电阻为主，环路干扰风险高。

- 敏感电路：如高精度ADC前端，需避免大功率电路的地电流干扰。

- 优点：结构简单，无地环路，抗低频干扰强。

- 缺点：地线过长导致阻抗升高，不适用于高频场景。

2. 多点接地（Grid Grounding）

- 原理：各接地点就近连接至低阻抗地平面（如PCB内层铜箔），缩短回流路径。

- 适用场景：

- 高频电路（>10MHz）：如数字电路、射频模块，此时地线感抗显著，需最小化回路阻抗。

- 多层板设计：利用完整地平面提供低阻抗路径，减少共模噪声。

- 优点：高频性能优异，阻抗低，抗干扰能力强。

- 缺点：易引入地环路，需通过布局优化规避。

三、混合接地与工程实践中的灵活应用

1. 混合接地策略

- 原理：结合单点与多点接地优势，通过电容、电感等元件实现频率自适应。

- 典型设计：

- 低频段（1-10MHz）采用单点接地，高频段通过电容就近接地。

- 数字地与模拟地分离后单点连接，阻隔噪声耦合。

2. 关键设计要点

- 地平面完整性：避免分割地平面，优先采用完整铺铜，确保回流路径连续。

- 敏感信号处理：模拟信号走线远离数字区域，必要时采用屏蔽层或隔离槽。

- 过孔与阻抗控制：高频信号换层时，增加接地过孔以维持回流路径。

四、宏力捷电子的设计服务优势

作为专业PCB设计服务商，宏力捷电子在接地设计中的核心实践包括：

1. 分层规划：针对高速与混合信号板，优化电源-地层堆叠，减少串扰。

2. 数字/模拟地分割：通过磁珠或0Ω电阻实现单点汇接，平衡噪声隔离与电位一致性。

3. 仿真验证：借助SI/PI工具预判地弹效应，优化布局方案。

五、常见问题解答

Q：如何选择单点或多点接地？

- 根据信号频率：<1MHz优先单点，>10MHz选择多点，1-10MHz需评估地线长度与波长关系。

Q：多层板中如何优化接地？

- 采用完整地平面，优先使用内层铺铜，高频区域增加接地过孔密度。

结语

接地设计是PCB性能的关键因素，需结合电路特性与工程经验灵活选择。宏力捷电子凭借丰富的多层板设计经验，可为客户提供从原理图到样机制作的全流程服务，确保信号完整性与EMC达标。如需进一步咨询，请联系我们的技术团队获取定制化方案。
