在PCB设计领域,“布线不能走直角”几乎是一条铁律。无论是初入行的工程师,还是经验丰富的从业者,都可能被前辈或设计规范反复叮嘱:“走线要避免直角!”但背后的原因是什么?今天,深圳宏力捷电子作为专业PCB设计服务商,从技术原理、生产实践和行业规范的角度,带您彻底搞懂这一问题。
1. 信号完整性受损:阻抗突变与反射
直角布线会导致传输线在拐角处的线宽突然变宽(约为原线宽的1.4倍),引发阻抗不连续。阻抗突变会像高速公路上的急刹车一样,造成信号反射,进而导致波形畸变、时序错乱,甚至数据传输错误。
- 反射系数计算:直角处阻抗变化可达7%-20%,反射系数最大为0.1。
- 高频信号更敏感:对于GHz级的高速信号(如DDR、HDMI),这种反射可能直接导致系统崩溃。
2. EMI干扰:尖角成辐射源
直角尖端会形成高频电磁波辐射,成为电路中的“隐形杀手”。尤其在射频(RF)电路中,尖角可能引发严重的电磁干扰(EMI),影响天线效率或导致设备EMC测试失败。
3. 寄生电容影响信号速度
直角拐角等效为传输线上的容性负载。根据经验公式:
(C为寄生电容,W为线宽,εr为介电常数,Z0为特征阻抗)
例如,4mil线宽的50Ω传输线,直角处寄生电容约0.01pF,可能使信号上升时间增加0.556ps。虽然对低速信号影响微小,但对高速信号(如10Gbps以上)可能致命。
4. 生产工艺隐患:酸角腐蚀与断线风险
PCB蚀刻时,直角处容易聚集腐蚀液,导致铜箔过度腐蚀(俗称“酸角陷阱”),增加断线概率。即使现代工艺通过补铜修复,仍可能影响信号质量。

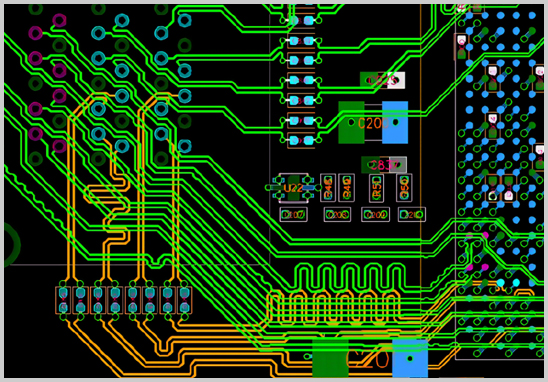

1. 45°或135°斜切走线
行业普遍推荐以45°或135°钝角过渡,既能减少阻抗突变,又方便自动布线工具优化。
2. 圆弧走线:高频电路的优选
对于射频或超高速信号(如USB 3.1、PCIe),圆弧走线可进一步平滑阻抗变化,降低信号损耗。但需注意圆弧半径不宜过小,否则可能引入新的寄生参数。
3. 关键设计规范
- 线宽一致性:避免拐角处线宽突变,确保阻抗连续。
- 焊盘出线方向:从焊盘长边中心出线,减少焊接应力与贴片偏移。
- 包地与屏蔽:对时钟信号等敏感线路进行包地处理,并打地孔隔离干扰。
场景 | 推荐布线方式 | 注意事项 |
普通低频信号(<100MHz) | 45°斜切 | 优先保证走线整洁与可制造性 |
高速数字信号(>1GHz) | 圆弧或分段45° | 需仿真验证阻抗连续性 |
射频/微波电路 | 圆弧走线+阻抗匹配 | 避免直角与锐角,控制驻波比(VSWR) |
电源线/大电流线路 | 加宽线宽,钝角过渡 | 减少发热与压降 |
作为深耕PCB设计行业的技术服务商,深圳宏力捷电子提供以下核心服务:
1. 全流程设计支持:从原理图导入、布局优化到布线仿真,确保信号完整性与EMC合规。
2. 高难度板卡设计:支持20层以上多层板、BGA封装(0.4mm间距)、盲埋孔工艺,解决直角布线等工艺痛点。
3. 生产对接保障:联合合作板厂优化蚀刻参数,规避酸角陷阱等生产风险。
PCB布线看似简单,实则暗藏玄机。一个直角可能引发信号反射、EMI超标甚至生产良率下降。选择专业的PCB设计公司,不仅能规避技术风险,还能提升产品可靠性。如果您正面临高速电路设计、阻抗控制或EMC整改难题,欢迎联系宏力捷电子——我们以技术为盾,助您的产品在市场中稳操胜券!
