SMT贴片加工炉温曲线设定方法及要点解析

发布时间:2025-05-19 阅读: 来源:管理员

作为深耕PCBA代工领域20余年的深圳宏力捷电子,我们深知炉温曲线设定是SMT贴片加工中的核心工艺之一。合理的炉温曲线不仅能保障焊接质量,还能提升生产效率、降低返修成本。本文将结合行业标准与实际经验,系统解析炉温曲线的设定方法及关键要点,满足“SMT贴片加工炉温曲线”“回流焊温度控制”等用户高频搜索需求。

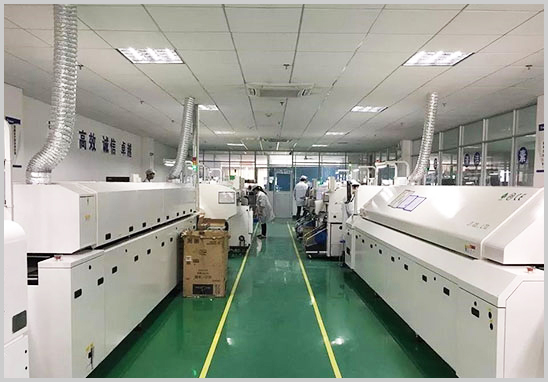

SMT贴片加工炉温曲线设定方法及要点解析


一、为什么炉温曲线如此重要?

炉温曲线是PCB在回流焊过程中温度随时间变化的可视化记录,直接影响焊点质量、元器件寿命及PCB可靠性。据统计,60%的焊接缺陷(如虚焊、冷焊、锡珠)与炉温曲线设定不当相关。例如,预热不足会导致助焊剂活性失效,峰值温度过高则可能损坏热敏感元件(如BGA、QFN)。


二、炉温曲线的四大阶段及设定要点

1. 预热区

- 作用:缓慢升温,激活助焊剂并挥发溶剂,减少热冲击。

- 参数要求:

- 温度范围:室温升至140~150℃(无铅工艺)或120~150℃(有铅工艺)。

- 升温斜率:建议1~3℃/秒,避免超过4℃/秒导致元件损伤。

- 时间控制:60~120秒,确保PCB整体受热均匀。


2. 恒温区(活性区)

- 作用:活化助焊剂,挥发残留物,平衡PCB各区域温差。

- 参数要求:

- 温度范围:150~200℃(无铅)或120~150℃(有铅)。

- 时间控制:60~120秒,避免过长导致助焊剂失效。


3. 回流区(峰值区)

- 作用:熔化焊膏,形成可靠焊点。

- 参数要求:

- 峰值温度:无铅工艺为230~255℃,有铅工艺为205~230℃。

- 高于熔点时间:40~90秒(如无铅锡膏需高于217℃维持40~90秒)。

- 特殊元件保护:BGA、QFN等需控制本体温度不超过245℃(无铅)或230℃(有铅)。


4. 冷却区

- 作用:快速凝固焊点,优化微观结构。

- 参数要求:降温斜率≤4℃/秒,避免过快导致PCB变形或焊点脆化。


三、炉温曲线设定实操步骤

1. 测试点选择

- 关键位置:BGA中心、大/小热容量元件、PCB边缘及密集区域。

- 数量要求:复杂板需≥5个点,简单板需3~4个点。


2. 热电偶固定

- 使用高温焊锡或导热胶固定,焊点需小而光滑,避免影响热容量。

- 对BGA等特殊元件,需在PCB打孔测量内部温度。


3. 参数调整与验证

- 首次设定:参考锡膏供应商推荐曲线,结合PCB厚度(如2mm以上需提高峰值温度)、元件密度调整。

- 量产验证:

- 换线或换料时需重新测试。

- 量产中每班至少测1次,记录链速与温区参数。


四、常见问题及解决方案

问题现象原因分析优化方向
焊点光泽度差峰值温度不足或时间过短提高回流区温度5~10℃
元件翘起或爆裂 升温斜率过快或冷却不均降低预热斜率至1~2℃/秒
PCB分层起泡峰值温度超过板材耐温极限改用耐高温基材或降低温度


五、行业趋势:智能化炉温曲线管理

随着工业4.0发展,PCB焊接工艺智能决策系统正逐步取代传统试错法。该系统通过热仿真技术,自动优化炉温参数并生成多维度报告,可减少30%的调试时间。例如,针对铝基板、FPC等特殊材质,系统可快速匹配定制化曲线,提升工艺稳定性。


结语

深圳宏力捷电子凭借20余年PCBA代工经验,始终以精准的炉温曲线控制为核心竞争力。无论是常规PCB还是高密度BGA板,我们均提供从设计到量产的一站式服务。如果您对SMT贴片加工或炉温曲线优化有进一步需求,欢迎随时联系我们!

×
