作为一家专业的PCB设计公司,深圳宏力捷电子深知DRC(设计规则检查)是确保电路板设计可靠性的核心环节。无论是多层板、高精密BGA封装,还是盲孔/埋孔设计,合理的DRC规则设置能有效避免开路、短路、信号干扰等隐患。本文将结合行业经验与用户常见需求,为您详解PCB布线中DRC规则的关键设置方法。

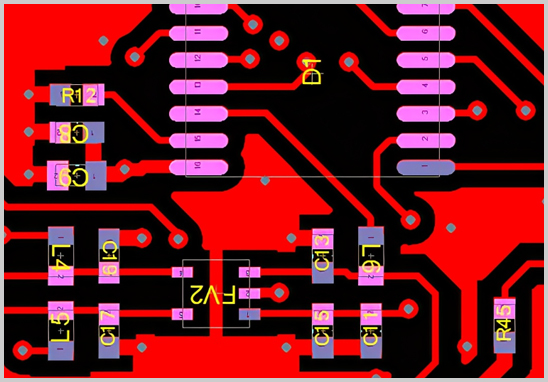

DRC(Design Rule Check)是PCB设计软件中的自动化检查工具,用于验证设计是否符合制造工艺、电气性能和信号完整性的要求。通过DRC,设计师可以快速定位间距不足、线宽过窄、短路等问题,避免因设计疏漏导致生产失败或功能异常。
核心作用:
- 规避生产风险:如焊盘间距过小可能导致短路,线宽不足可能引发过热。
- 提升信号质量:通过控制阻抗匹配、减少串扰,优化高速信号传输。
- 满足工艺要求:确保设计符合PCB厂家的加工能力,例如最小孔径、阻焊层间距等。
1. 安全间距(Clearance)
安全间距是DRC中最基础的规则,用于约束导线、焊盘、过孔等电气对象之间的最小距离。
- 建议值:
- 低速板:8-10mil(0.2-0.25mm)。
- 高速板:4-5mil(0.1-0.127mm),以减少串扰。
- 特殊场景:高电压区域需额外加大间距,防止击穿。
- 注意事项:需区分不同对象(如走线与焊盘、过孔与铜皮)的间距设置,避免一刀切。
2. 线宽与电流匹配
线宽直接影响载流能力和温升,需根据电流大小动态调整:
- 通用规则:
- 信号线:5-12mil(0.127-0.3mm)。
- 电源/地线:1mm以上(1A/mm²载流量)。
- 特殊网络:如差分信号需固定线宽和间距,确保阻抗一致。
3. 过孔与钻孔规则
过孔设计需兼顾电气性能与生产工艺:
- 孔径与焊盘:内径≥8mil,外径比内径大10mil(如内径8mil,外径18mil)。
- 孔间距:≥8mil,防止钻孔时孔壁破裂。
4. 阻焊层与丝印规则
- 阻焊开窗:阻焊层需比焊盘外扩3-5mil,避免绿油覆盖焊盘。
- 丝印间距:丝印字符与焊盘间距≥3mil,防止印刷模糊或被阻焊层遮挡。
5. 特殊规则:高速信号与天线效应
- 3W规则:高速信号线间距≥3倍线宽,减少串扰。
- 天线效应检查:禁止未连接的长走线(Stub线头),长度阈值建议设为1mil。
1. 设置规则参数:按快捷键`D+R`打开规则编辑器,逐项配置间距、线宽、过孔等参数。
2. 使能规则:勾选“在线检查”实时监控,并启用“批量检查”全面扫描。
3. 执行检查与修复:
- 通过`T+D+R`运行DRC,查看冲突报告。
- 优先处理电气错误(如短路、开路),再优化制造问题(如丝印重叠)。
深圳宏力捷电子凭借多年经验,为客户提供一站式服务:
- 精准规则设置:根据电路特性(高频/低频、电流大小)定制DRC参数,避免“规则过度”或“遗漏关键项”。
- 高效问题修复:通过自动化工具+人工复核,确保100%通过DRC检查。
- 全程无忧服务:从原理图导入、BOM表生成,到样品制作,我们全程把控质量,节省您的开发周期。
DRC规则设置是PCB设计的“安全锁”,既能提升电路可靠性,又能降低生产成本。如果您对规则设置或复杂板型设计有疑问,欢迎联系深圳宏力捷电子——我们以专业的技术团队,为您的项目保驾护航!
