什么是PCB叠层设计？为什么这么关键？

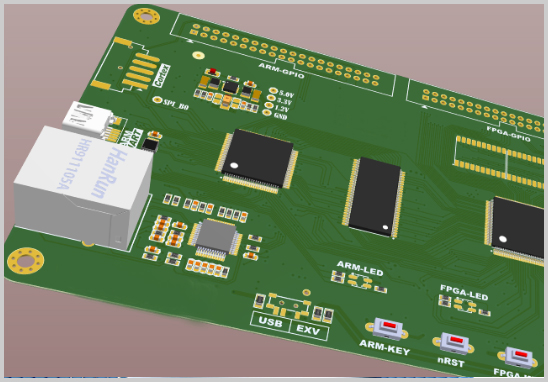

在现代电子产品中，PCB（Printed Circuit Board，印制电路板）叠层设计是整个电路性能的“基础结构”。尤其在高速信号、多层互连、BGA封装和盲埋孔设计中，合理的叠层规划能直接决定信号完整性、EMC性能以及制造良率。

简单来说，叠层设计就是确定PCB中信号层、地层、电源层及参考层的排列方式，确保信号传输顺畅、抗干扰能力强、同时控制制造成本。

PCB叠层设计的“黄金法则”

在宏力捷电子的工程实践中，我们总结了多年来在汽车电子、工业控制、通信设备、医疗电子等领域的经验，归纳出以下五条黄金法则：

1. 地层必须连续——保持信号参考完整性

地层（GND）必须完整、连续，不能被分割。断裂或开槽的地层会导致信号参考面不连续，引发串扰和辐射问题。

2. 信号层与地层紧密耦合——减少EMI与反射

每个高速信号层应紧贴一层完整的地层，以形成稳定的回流路径。信号层与地层间距越小，回流路径越短，信号干扰越小。

3. 电源层与地层配对——构建低阻抗回路

在多层板中，电源层与地层成对布置可以形成“天然电容”，有助于滤除高频噪声。

举例来说，4层板常用结构为：

Signal1 – Ground – Power – Signal2

4. 信号层数量要与功能相匹配

盲目堆叠层数会导致成本增加、加工难度上升。正确做法是根据器件密度、信号速率与EMC需求来确定叠层数。

一般经验：

- 低速板：2~4层

- 高速数字板/BGA封装板：6~10层

- 高频射频板：8层以上并精确控制阻抗

5. 叠层对称性——防止翘曲与变形

叠层必须上下对称（结构镜像），否则在压合或回流焊过程中容易导致板材翘曲。特别是在高密度板和大尺寸PCB上，这条规则尤为重要。

不同类型PCB的叠层策略示例

叠层设计中常见问题与优化建议

1. 信号串扰：避免两条高速线平行太久，合理设置间距或采用正交布线。

2. 阻抗不连续：使用阻抗计算工具（如Polar SI9000）在设计阶段提前校验。

3. 盲埋孔设计不合理：建议交由有经验的PCB设计公司处理，以兼顾可制造性（DFM）与可靠性。

4. 电源噪声过大：优化电源与地层耦合距离，合理布设去耦电容。

专业PCB设计公司能提供哪些增值服务？

深圳宏力捷电子不仅提供叠层设计优化，还能为客户提供一站式服务：

- 从原理图到PCB layout的完整设计；

- 根据电气性能需求进行叠层结构仿真与阻抗计算；

- BOM表建立与供应商选型；

- 小批量样品制作与PCBA代工代料生产；

- 设计可制造性（DFM）与可测试性（DFT）评估。

凭借二十余年的PCB设计与生产经验，宏力捷工程团队已累计完成上千种高密度、高速信号、多层盲埋孔板设计方案，服务领域覆盖工业控制、车载电子、通信设备、医疗仪器及消费电子等多个行业。

PCB叠层设计看似“层数堆叠”，实则是信号、电源、工艺和成本的综合平衡。只有在设计初期做好叠层规划，才能让后续布线、仿真、加工都事半功倍。

如果您正为高速或高密度PCB设计发愁，不妨交给专业的PCB设计公司——深圳宏力捷电子，我们将以丰富经验与完善的服务体系，助您快速落地高可靠、高性能电路板设计方案。
