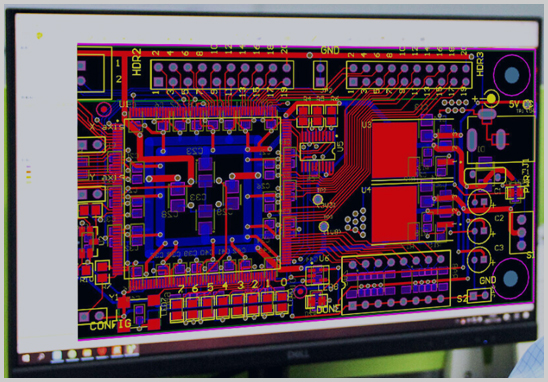

为什么PCB设计要遵循3W、20H与五五规则？

在PCB设计过程中，合理的布局布线不仅关系到电路能否正常工作，更直接影响散热性能、信号完整性以及制造可靠性。

工程师常用的“三大黄金法则”——3W原则、20H原则与五五规则，正是优化PCB设计质量、兼顾性能与成本的核心指导标准。

3W原则——功率电子电路的散热基础

（1）定义与原理

3W原则来源于功率电子设计经验法则，指的是每平方英寸铜箔面积能承受的最大功率约为3瓦特。

该原则主要用于PCB的热管理设计（参考IPC-2152标准），帮助设计人员根据器件功率合理分配铜箔面积，避免因局部过热导致器件失效。

（2）设计要点

- 功率密度计算：若功率器件的损耗为P（W），则所需散热面积应≥P/3（in²）。

- 热路径优化：在高功率区域增加导热通孔、散热铜皮、热过孔或铝基板，以提升散热效率。

- 材料选择：选用导热系数高的基材（如铝基板、FR-4 TG170以上），并配合导热胶、散热器或铜柱。

（3）应用示例

在高功率电机驱动板或DC/DC转换器设计中，工程师根据功率密度分配散热区域，使关键MOSFET温度控制在安全范围内，提高系统稳定性与寿命。

20H原则——电流承载能力与EMI抑制关键

（1）定义与原理

20H原则最初源自电磁兼容设计经验，意为电源层与地层之间的间距应为电源层厚度的20倍以内，以降低EMI（电磁干扰）耦合效应。

在布线中也常被引申为“导线宽度与所承载电流成20倍关系”的经验规则。

（2）应用重点

- 电流承载设计：导线宽度（mm）≈ 20 × 设计电流（A），确保导线不过热、压降低。

- 层间距离控制：电源层与地层间距应≤ 20H（H为介质层厚度），减少电场泄漏，提高屏蔽性能。

- 仿真验证：可通过Altium Designer或Cadence进行电流密度与电场仿真验证。

（3）实际应用

例如在电源模块或电机控制PCB设计中，通过20H原则控制层间距离与走线宽度，可显著降低噪声干扰并提升电流传输效率。

五五规则——信号完整性与布局密度的平衡点

（1）定义与意义

“五五规则”即线宽与线距最小值均为5mil（约0.127mm），是PCB高密度布线中最常用的经验规范之一。

该规则在不影响制造良率的前提下，能有效提升信号完整性与布线紧凑度。

（2）设计要点

- 线宽/间距选择：数字信号线建议5/5mil，模拟或高压线可放宽至8/8mil以上。

- 串扰控制：保持信号线等长、分层布线、关键线采用地隔离布线。

- 制造匹配：5mil设计适用于大多数4层及以上PCB厂商的标准加工能力。

（3）典型应用

在高速数字信号板（如DSP主控板、FPGA板）中采用五五规则，可在有限空间内完成密集走线，并保持良好的信号传输质量。

综合应用建议——让设计更可靠

宏力捷电子设计建议：

在实际项目中，上述三条规则并非孤立应用。通过仿真 + 实测 + 工艺协同的方式进行综合优化，才能在性能、成本、可制造性之间取得最佳平衡。

为什么选择宏力捷电子做PCB设计？

深圳宏力捷电子拥有20余年PCB设计与PCBA加工经验，配备多条SMT自动生产线与专业工程设计团队，可为客户提供：

- 多层、高密度、高速PCB设计

- BGA封装与盲/埋孔设计

- 散热及电源完整性仿真

- 样板制作与批量PCBA代工代料

客户只需提供原理图，我们即可完成从布局、BOM、元件采购到组装测试的一站式交付，助力产品快速上市。

3W原则确保散热安全，20H原则优化电流与EMI性能，五五规则兼顾信号完整性与布线密度。

掌握这三大原则，能显著提升PCB设计质量与可靠性，让产品在激烈的电子制造竞争中脱颖而出。
