为什么要学会分辨PCB设计的好坏？

很多企业在外包PCB设计时，只关注能不能做、多少钱，却忽略了设计质量这个核心问题。

事实上，一个好的PCB设计不仅影响电路性能，还决定了后续的可生产性、EMC表现、热管理与可靠性。

简单来说，好的PCB设计=性能稳定+可量产+维护方便。

那我们该如何分辨设计的优劣呢？下面就由深圳宏力捷电子这家有十多年经验的PCB设计公司来分享几个实用判断方法。

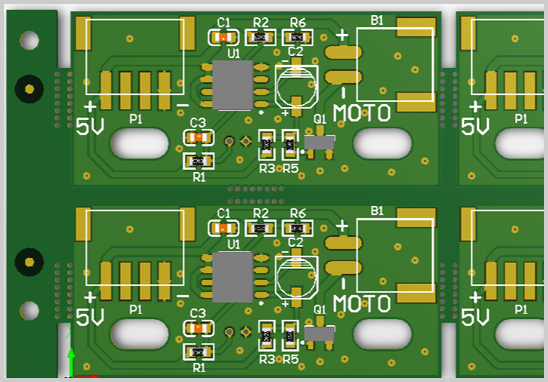

从这5个方面，看出PCB设计是否专业

1. 布局是否合理

布局是PCB设计的灵魂。

优秀的设计师会在布局阶段就考虑信号流向、散热路径、模块分区。比如：

- 模拟与数字电路要隔离；

- 高频元件靠近信号源；

- 大功率器件远离敏感线路；

- BGA芯片区域布线要预留足够逃线空间。

若布局杂乱、信号交叉、器件密度不均，就容易导致电磁干扰（EMI）和返修困难。

> 专业建议：查看布局图时，功能模块分区清晰、元件方向统一、布线留有安全距离的设计，一般都比较专业。

2. 布线是否规范

布线是判断设计水平最直观的环节。

好的布线要同时满足电气性能、工艺性和可靠性，比如：

- 关键走线短而直，拐角圆滑；

- 差分线、时钟线等信号匹配长度；

- 电源与地线走线宽度匹配，回流路径清晰；

- 多层板层叠设计合理，避免信号跨层过多。

若布线密集、拐角尖锐、回流不连贯，往往说明设计经验不足。

3. 信号完整性与电源完整性分析是否充分

在高速或多层板设计中，SI/PI分析是判断设计水平的重要依据。

优秀的PCB设计公司会通过仿真分析，确保信号线阻抗连续、电源噪声控制在可接受范围。

反之，如果没有考虑过阻抗匹配或电源回流路径，即便原理图正确，也可能出现“板子通电但不稳定”的问题。

4. 可制造性（DFM）是否到位

再好的电路性能，如果做不出来，也是失败的设计。

专业设计公司在出图前会进行DFM检查（Design For Manufacturability），确保：

- 过孔间距、焊盘尺寸、阻焊开窗符合工艺标准；

- 盲孔/埋孔层次设计合理；

- 丝印、板框、层叠无冲突；

- 满足SMT贴装要求。

5. BOM表与资料完整性

好的PCB设计不只是电路图和Gerber文件，还应包含：

- 完整BOM表（含型号、封装、供应商、可替代料）；

- 3D结构文件便于装配；

- 工艺指导与生产备注。

资料越完整，越能体现设计公司的专业度和项目管理能力。

影响PCB设计质量的常见因素

除了设计师水平，以下因素也会影响PCB设计好坏：

- 沟通是否充分：原理图需求不明确，容易导致误设计；

- 软件选型：如Altium Designer、Cadence Allegro、Mentor等专业工具能提升设计精度；

- 设计标准：是否遵循IPC、IEC或客户内部标准；

- 经验积累：例如BGA逃线、EMC抑制、信号仿真等经验直接决定成品表现。

找专业PCB设计公司，事半功倍

如果您没有专业的PCB设计团队或想节省研发周期，建议选择像深圳宏力捷电子这样的专业PCB设计公司。

我们可提供：

- 多层板、高速板、HDI、盲埋孔设计；

- BGA封装器件布局与仿真；

- 完整BOM建立、供应链采购；

- 样品制作与PCBA代工一站式服务。

只需提供原理图，我们帮您从设计 → 打样 → 生产 → 交付一站搞定，让您专注产品创新。

总结：判断PCB设计好坏的关键

> 一句话总结：

> 一份好的PCB设计看起来就“干净、顺畅、可落地”，不仅能通过仿真验证，更能顺利投入生产。

判断标准可归纳为：

1. 布局合理；

2. 布线规范；

3. 信号/电源完整性好；

4. 工艺可制造性高；

5. 文件资料齐全。
