PCB设计中电流与线宽的深度解析

发布时间:2025-03-17 阅读: 来源:管理员

在电子产品向高密度、微型化发展的趋势下,PCB设计的可靠性成为影响产品性能的核心要素。作为深耕PCB设计领域15年的专业服务商,深圳宏力捷电子通过本文系统解析电流与线宽的关联规律,分享行业前沿设计经验。


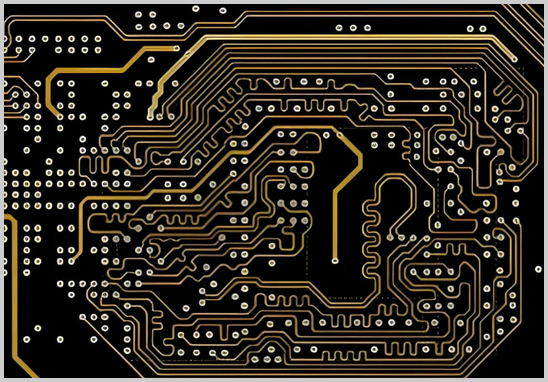

PCB设计中电流与线宽的深度解析


电流承载能力与线宽的物理关系

当电流通过PCB导线时,导体的电阻会产生焦耳热效应。线宽不足将导致两种典型问题:

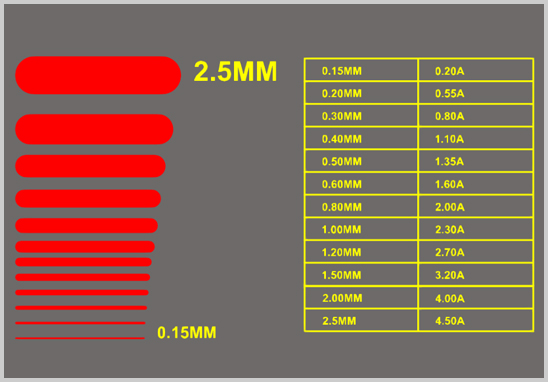

- 温升超标:1oz铜厚条件下,1mm线宽每升高10℃约承载1.5A电流

- 电压跌落:10cm长、0.2mm线宽的导线,通过3A电流时压降可达0.15V




专业级线宽计算公式(IPC-2152标准)

宏力捷设计团队采用军工级计算模型:

I = K × ΔT^0.44 × A^0.725

- I:最大载流量(A)

- ΔT:允许温升(℃)

- A:导线截面积(mil²)

- K:铜层修正系数(外层0.048,内层0.024)


实例计算:

2oz铜厚、30℃温升约束下,需承载5A电流的导线宽度:

A = (5/(0.048×30^0.44))^(1/0.725) ≈ 168mil(4.26mm)


高阶设计规范(宏力捷实战经验)

1. 电流密度控制

 - 普通信号线:0.5-1A/mm²

 - 电源路径:1.5-2.5A/mm²

 - 大功率模块:3-4A/mm²(需配合散热设计)


2. 特殊场景处理

 - BGA封装区:采用泪滴渐变线宽技术,避免应力集中

 - 盲埋孔结构:通过三维热仿真优化过孔载流能力

 - 高频线路:考虑趋肤效应,采用多股并联布线


典型设计误区警示

1. 盲目加宽线距:导致阻抗失配,影响信号完整性

2. 忽视铜厚影响:2oz铜箔载流能力是1oz的1.8倍

3. 环境因素遗漏:海拔每升高1000米,散热效率下降6-8%
