随着电子技术的不断进步和电子产品向小型化、多功能化方向发展，盲埋孔技术在高级PCB设计中变得尤为重要。深圳宏力捷电子作为一家专业的PCB设计公司，致力于为客户提供多层、高精密/BGA封装及盲孔/埋孔的PCB设计服务。本文将深入介绍盲埋孔的概念、设置方法及设计规范，帮助您更好地理解和应用这一关键技术。

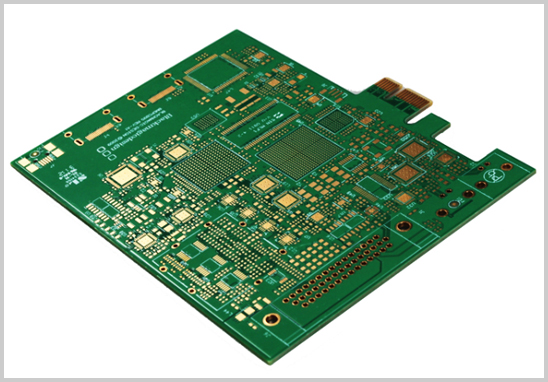

盲埋孔基础概念

盲孔

盲孔是从PCB的顶层或底层开始钻孔，但只穿透到一个或几个内层的孔，不穿透整个板子。这类孔通常用于表面贴装技术和多层板内部的连接。

埋孔

埋孔是完全埋藏在PCB内部，既不与顶层也不与底层相通的过孔。它们主要用于内部信号层之间的连接，从外部不可见。

盲埋孔的共同优势

1. 节省空间：减少外露的焊盘，有利于高密度布线。

2. 提高信号完整性：缩短信号路径，减少信号干扰和交叉噪声。

3. 增强机械稳定性：减少板面的通孔数量，提升整体结构强度。

如何设置盲埋孔

1. 设计规划

在PCB设计初期，就需要确定哪些连接需要使用盲孔或埋孔。这通常基于电路的复杂度、信号完整性要求及空间限制。早期规划有助于优化设计，减少后期修改的复杂度。

2. 选择合适的设计软件

确保所使用的PCB设计软件支持盲埋孔的定义和设计。在软件中正确设置盲孔和埋孔的起始与终止层。常用的设计软件如Altium Designer、Cadence Allegro等都具备此功能。

3. 与制造商沟通

盲埋孔的加工工艺较为复杂，成本较高，因此在设计初期就应与PCB制造商沟通，了解其加工能力及成本，确保设计方案的可行性。制造商的反馈对于设计优化至关重要。

4. 精确的孔径与位置

设计时需严格控制孔径大小和位置精度，以满足制造公差要求，避免因设计误差导致的生产失败。通常通过DFM（Design for Manufacturing）工具进行检查和验证。

盲埋孔设计规范

1. 最小孔径与间距

根据制造商的能力，设定合理的最小孔径和孔间距。一般而言，盲孔的直径不应小于0.15mm，埋孔不应小于0.1mm，且孔间距需保证足够的机械强度。

2. 层叠结构

在多层板设计中，合理规划层叠结构，确保盲孔和埋孔的准确定位。盲孔的起始和终止层需明确标示，避免在设计和生产中出现混淆。

3. 镀铜厚度

考虑信号传输需求和机械强度，设定合适的镀铜厚度，同时避免过度镀铜导致的钻孔困难或孔壁破裂。通常通过仿真软件进行分析和验证。

4. 信号完整性分析

进行必要的信号完整性仿真，确保盲埋孔的使用不会对高速信号产生不良影响，如反射、串扰等。常用的仿真工具如HyperLynx、SIwave等可以提供有效的分析。

5. 测试点考虑

为便于检测，设计时应预留测试点，特别是对于埋孔，可能需要特别设计可测试的结构。测试点的设置有助于生产后的电气性能检测和维护。

盲埋孔技术的应用显著提升了PCB的设计灵活性和性能，但同时也对设计者提出了更高的要求。遵循上述设计规范，结合紧密的制造商沟通，可以有效确保盲埋孔PCB的成功生产和应用。随着技术的进步，盲埋孔技术将在更广泛的领域发挥其独特价值。

深圳宏力捷电子为客户提供专业的PCB设计服务，助力客户应对技术挑战，实现卓越的产品性能和品质。如果您有更多关于盲埋孔技术的需求或疑问，欢迎联系我们。
